RESUMEN Las atrofias verticales en maxilar y en mandíbula son cada día más frecuentes y los pacientes demandan tratamiento incluso en los casos más extremos. Las técnicas quirúrgicas son cada vez menos invasivas, logrando tratamientos en menor número de actos quirúrgicos y con menor repercusión para el paciente. En ese sentido, tanto la elevación de fosa nasal como la inserción de implantes anclados en el canal dentario son dos buenas opciones para lograr tratamientos efectivos. En el siguiente caso clínico mostramos una situación con atrofias severas en maxilar y mandíbula tratados con estos procedimientos.  Palabras clave: elevación fosa nasal, implantes extra-cortos, atrofia vertical.   ABSTRACT Vertical atrophies in the maxilla and mandible are becoming increasingly common and patients are demanding treatment even in the most extreme cases. Surgical techniques are increasingly less invasive, achieving treatments in fewer surgical procedures and with fewer repercussions for the patient. In this sense, both nostril elevation and the insertion of implants anchored in the dental canal are two good options for effective treatment. In the following clinical case we show a situation with severe maxillary and mandibular atrophy treated with these procedures. Key words: nasal floor elevation, extra-short dental implants, vertical growth.



INTRODUCCIÓN

El hueso alveolar es una parte importante de la arquitectura del maxilar y la mandíbula que, depende exclusivamente de la presencia de los dientes para su conservación^1-3. Cuando los dientes se pierden, este hueso sufre una reabsorción progresiva que en algunos casos de edentulismo de larga evolución o en pérdidas traumáticas de los dientes producen atrofias severas muy marcadas sobre todo en sentido vertical^4-5. Para el tratamiento de estos casos más complejos existen nuevas técnicas, cada vez menos invasivas, para rehabilitar a los pacientes recuperando la estética y la función. Dentro de estos abordajes podemos resaltar: los implantes cortos y extra-cortos, la regeneración ósea guiada, los implantes dentales con expansión o crecimiento vertical y los implantes de diámetro reducido^6-9. Siempre que sea posible, los abordajes conservadores y con menor número de cirugías son preferidos por los pacientes, debido a que el post-operatorio y la calidad subjetiva percibida por el paciente en referencia al tratamiento son mejores^10-12. Además, los resultados a largo plazo de los enfoques conservadores (implantes cortos y extra-cortos e implantes estrechos) presentan tasas de éxito y supervivencia similares e incluso superiores a las técnicas de regeneración más agresivas.



Los implantes cortos y extra-cortos son una opción cada vez más empleada con tasas de supervivencia por encima del 98% en la mayoría de los casos^12-17. Los implantes estrechos son una alternativa similar a los cortos para reabsorciones horizontales. Revisiones sistemáticas que valoran la supervivencia de implantes de diámetro reducido (menor de 3 mm) encuentran una tasa de supervivencia para estos implantes superior al 90% en un período de seguimiento de 1 a 3 años, siendo mayor la tasa de supervivencia (93.8%) para los implantes de diámetros entre 3 y 3,25 mm (con un seguimiento de 1 a 5 años^18-22.



Cuando la atrofia en altura se sitúa en la zona anterior del maxilar, fruto de la técnica de elevación transcrestal posterior nace la técnica de elevación de fosa nasal, basada en los mismos principios²³. La técnica consistía en el fresado en la zona a colocar el implante y despegamiento de la mucosa cuidadoso para posteriormente colocar injerto a través del neoalveolo y el implante una vez consolidado dicho injerto²³. Actualmente esta técnica es una buena opción para atrofias como la que presentamos en el presente caso clínico con extrema reabsoción horizontal empleando implantes cortos y extra-cortos para evitar la necesidad de injertos óseos de mayor volumen que recuperen la altura perdida.



En la mandíbula, cuando la atrofia ósea es elevada en sentido horizontal en los sectores posteriores, la presencia del nervio dentario, limita en gran medida la inserción de los implantes. En este caso, el fresado parcial de la cortical del nervio dentario, con la inserción de un implante extra-corto unido al crecimiento vertical posterior, es una técnica segura y predecible que ha sido publicada con buenos resultados por nuestro grupo de estudio²⁴.



En el presente caso clínico mostramos una rehabilitación de una combinación de estas dos atrofias complejas y difíciles de resolver sin los implantes extra-cortos: una atrofia severa de pre-maxila postraumática unida a una superficialización del nervio dentario en los sectores posteriores mandibulares.



CASO CLÍNICO

Presentamos el caso de una paciente de 68 años, portadora de dos prótesis removibles por edentulismo superior e inferior. La zona superior, puede verse en las imágenes intraorales sin la prótesis, una atrofia severa horizontal muy marcada en el área de canino a canino superior. La pérdida de estas piezas dentales fue traumática años atrás y el defecto creado por las avulsiones presenta una forma triangular de base inferior característica de estos defectos. Además, en los sectores posteriores mandibulares podemos apreciar una atrofia combinada vertical y horizontal así como un mal pronóstico periodontal de varias de las piezas presentes (figuras 1-3).

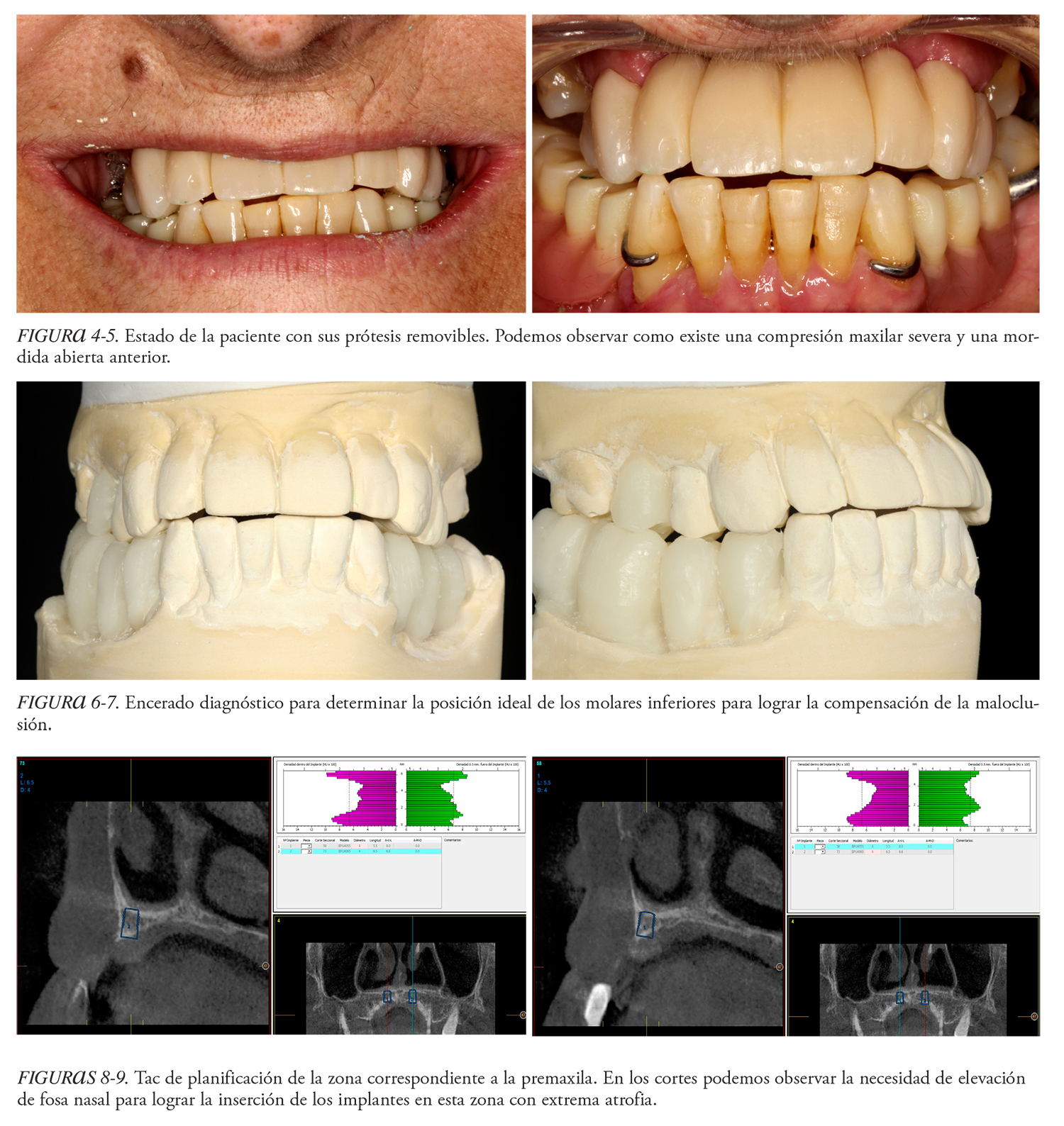

Cuando observamos a la paciente con sus prótesis, podemos observar además que existe una discrepancia maxilo-mandibular, con una compresión maxilar severa y una mordida cruzada bilateral posterior, así como una mordida abierta anterior, debido a que las prótesis removibles que presenta la paciente no han podido compensar su maloclusión (figuras 4 y 5).





Debido a la presencia de esta maloclusión, se realiza una primera fase de encerado diagnóstico para comprobar si es posible corregir la mordida cruzada. Para ello se confeccionan en cera las piezas dentales de los sectores posteriores colocándolos en la posición ideal que nos permita compensar la compresión maxilar (figuras 6-7).



Posteriormente se realiza un TAC donde podemos diagnosticar la atrofia ósea superior e inferior y planificar la inserción de implantes en ambos maxilares. Una vez estudiado, se decide la realización de una elevación de fosa nasal en la zona correspondiente a la pre-maxila (figuras 8-9), así como la inserción de un implante en posición 15 en el maxilar superior y la colocación de implantes cortos y extracortos anclados en la cortical del nervio dentario en el arco inferior, ferulizados a otros de mayor longitud en la zona del canino- primer premolar.



Abordaje quirúrgico de la fosa nasal

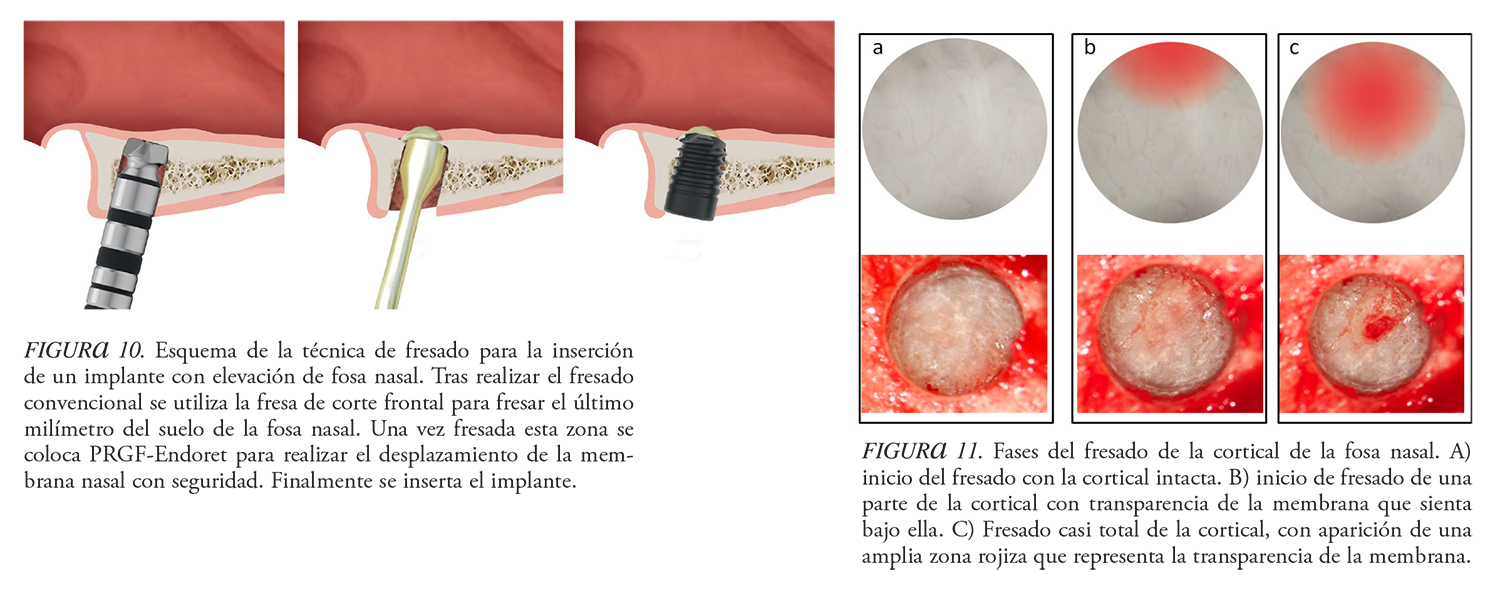

La cirugía comienza con una incisión crestal en la encía queratinizada, preferiblemente sin descargas y despegamiento mucoperióstico del colgajo a espesor total con un periostotomo. El colgajo debe ser lo suficientemente amplio para permitir una correcta visión de la zona. Posteriormente, se realiza un marcado con la fresa de inicio en el lugar donde se van a insertar los implantes restándole 1 mm. a la longitud de trabajo. La secuencia de fresado se compone de dos fases bien diferenciadas: una primera fase en la que se realiza un fresado a altas revoluciones con la fresa de inicio (entre 800 y 1000 revoluciones por minuto) con abundante irrigación. La segunda fase del fresado comprende el uso de fresas de diámetro creciente a bajas revoluciones (50-150 revoluciones por minuto) sin irrigación. Esta eliminación de la irrigación del fresado no produce incrementos térmicos significativos en el lecho óseo, debido a la meticulosidad del procedimiento, por lo que es totalmente conservadora con las células de la zona en la que se está trabajando^25,26. El resto de fresas para ensanchar el diámetro del neo-alveolo se realiza con esta técnica de fresado biológico respetando el milímetro que hemos restado a la longitud de trabajo. El último milímetro se fresa con la fresa de corte frontal. Esta fresa nos permite retirar la cortical inferior de la fosa nasal sin dañar la membrana interna que la recubre, debido a su particular diseño con hojas de corte en la punta dispuestas de forma circular a su eje montadas sobre un cilindro sin capacidad de corte. Este diseño le proporciona capacidad de avance exclusivamente apical, lo que nos permite ir ganando en profundidad sin dañar la membrana nasal. Una vez fresado el último milímetro con esta fresa el fondo del neoalveolo deja ver la membrana y esta puede ser ligeramente elevada mediante un instrumento romo. Podemos además para generar un despegamiento más atraumático una membrana de fibrina autóloga elaborada con la fracción 1 del Endoret® (PRGF®) para que proteja la membrana y con un condensador realizaremos una leve presión que despegue la membrana a ese nivel. Con esta técnica podemos ganar hasta 2-3 mm de altura con gran seguridad, y de una forma mínimamente invasiva. En muchas ocasiones podremos poner ya el implante para conseguir 1 mm de crecimiento apical. La fibrina es suficiente. En casos donde se precise mayor ganancia en altura se puede introducir lentamente injerto (hueso autólogo + Endoret® (PRGF®)) y realizar una mayor presión y despegamiento de la membrana. El implante se insertará con el motor quirúrgico a 25 Ncm y 25 rpm, hasta que se inserte a nivel crestal. Se finalizará la inserción total, hasta el nivel deseado, con la llave quirúrgica dinamométrica con el fin de conocer con exactitud el par final. En este caso, se ha utilizado únicamente fibrina como material de relleno del neo-alveolo antes de la inserción del implante (figura 10).





Abordaje quirúrgico del anclaje de los implantes en la cortical superior del nervio dentario

Para la realización de esta técnica se ha desarrollado un protocolo de fresado específico que nos permite la preparación del lecho receptor, incluida la cortical superior del nervio dentario con seguridad, evitando dañarlo. Este protocolo incluye una fresado creciente en diámetro restándole una distancia de seguridad hasta el nervio dentario de – 1 mm, a bajas revoluciones sin irrigación (“fresado biológico”)^25,26. El hueso recolectado durante el fresado será conservado en PRGF-Endoret fracción 2 para lograr mantener la viabilidad celular del mismo. Posteriormente este injerto se activará con la adición de cloruro cálcico para formar un coágulo estable en el que se encuentre embebido el injerto y pueda ser manipulado con mayor facilidad y será utilizado como injerto óseo particulado para lograr el crecimiento vertical. Este último milímetro será fresado con una fresa de corte frontal específica, desarrollada para el fresado de zonas próximas a estructuras anatómicas como el nervio dentario o la membrana de Schneider (en el maxilar superior). Con esta fresa se avanza retirando la cortical superior del canal del nervio dentario lentamente. El neoalveolo que se esta conformando debe ser observado en todo momento con visión indirecta (a través de un espejo). Debido a que la altura de cresa ósea residual mandibular suele situarse a diferentes alturas en vestibular y lingual, comenzaremos a ver en la zona de menor altura como la cortical al desvanecerse da paso a una sombra rojiza que se corresponde con el interior del canal dentario. Se avanzará en el fresado lo necesario para lograr la ganancia en altura total sumada con el crecimiento vertical, pudiendo ser necesario únicamente el fresado parcial sin llegar a retirar la cortical por completo (figura 11). Tras la cirugía, toda la zona intervenida se cubre con membranas de fibrina (PRGF-fracción 1 activada y retraída) y se realiza una sutura con monofilamento de 5/0 no reabsorbible para conseguir un cierre primario.

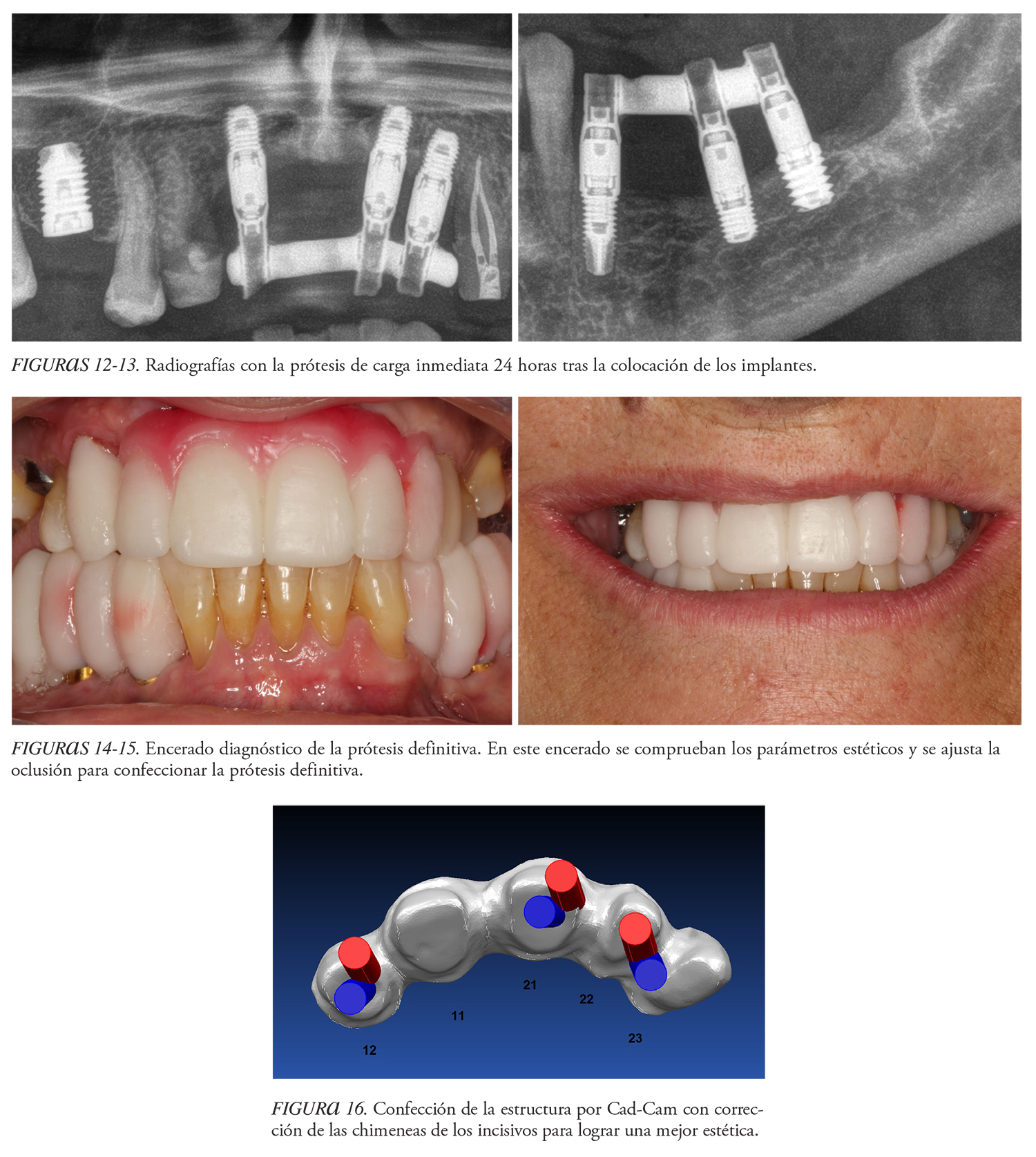

Una vez realizada la cirugía, se realiza la carga inmediata de todos los implantes con excepción del insertado en la pieza 15 debido a que presenta una baja densidad ósea. La prótesis de carga inmediata se confecciona con las barras articuladas en un periodo de 24 horas y se termina en resina. Esto nos permite una carga progresiva con un material blando como la resina que al haber cambiado el patrón oclusal nos da la opción de ver como se adapta el esquema planteado al paciente (figuras 12-13).





Transcurridos seis meses de la confección de las prótesis de carga inmediata comenzamos con la confección de la prótesis definitiva. Para ello, realizamos primero un encerado sobre cilindros que nos permite probarlo y atornillarlo en el paciente para poder realizar una correcta prueba estética, transportando a este encerado todos los detalles que queremos llevar de la prótesis provisional. (figuras 14 y 15).

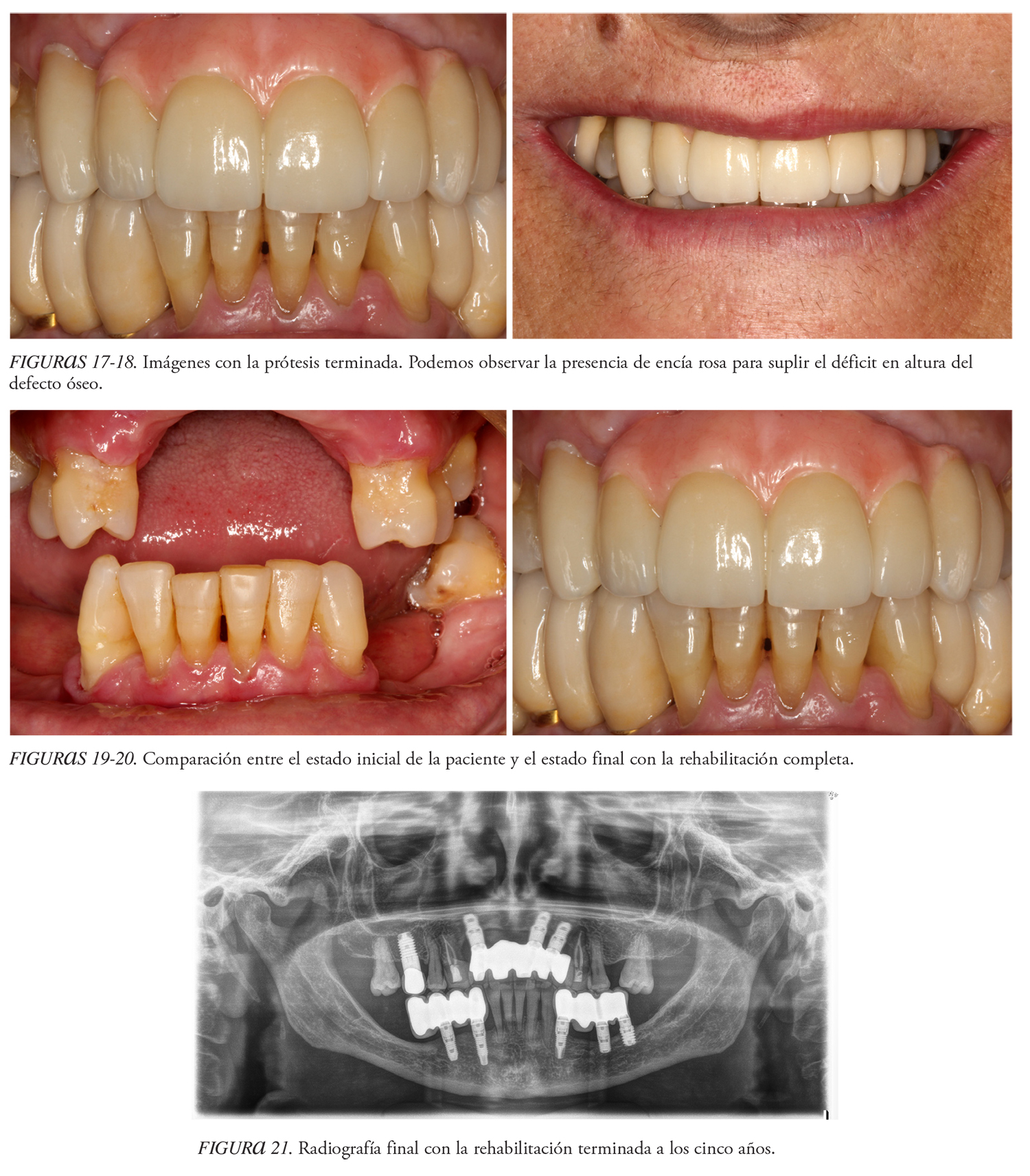

La prótesis final, se realiza por Cad-cam, corrigiendo angulaciones en posiciones de dientes antero-superiores, con una estructura de titanio fresada para cementar coronas de E-max posteriormente (figura 16). La zona correspondiente a la pre-maxila se realiza con una parte en encía rosa debido a la pérdida ósea elevada en altura a ese nivel (Figuras 17-20).





Una vez terminada la prótesis y colocada en la paciente se realizó un seguimiento clínico y radiográfico posterior durante cinco años no existiendo en este tiempo complicaciones protésicas o implantológicas (figura 21).



DISCUSIÓN

La rehabilitación de casos con complejidad aumentada en implantología oral, así como atrofias óseas combinadas provocadas por diferentes entidades clínicas es un hecho cada vez más común en la clínica dental^{27, 28}. En los casos donde no pueden insertarse los implantes de forma directa, debido a que la altura o anchura del hueso residual no lo permite existen técnicas accesorias de recuperación del volumen óseo perdido, así como procedimientos o técnicas quirúrgicas que permiten la inserción del implante al mismo tiempo que se realiza un proceso de aumento óseo29-30. Los implantes cortos y extra-cortos nacen como alternativa a estos procedimientos que requieren un mayor número de cirugías y presentan una mayor morbilidad, con tasas de éxito iguales o en algunos casos superiores a los implantes de longitud convencional insertados en zonas regeneradas^14-16,31. La técnica descrita por nuestro grupo de estudio para la inserción de los implantes extra-cortos anclados sobre el canal del nervio dentario y con injerto óseo para lograr crecimiento vertical, es una técnica predecible que nos permite tratar casos con una grave atrofia vertical mandibular de un modo simple^24-25.



El principal efecto secundario que cabría esperar de una técnica que realiza un abordaje del canal dentario sería la afectación del nervio. Esto se reduce prácticamente a cero debido a la técnica cuidadosa con el lecho receptor (fresado biológico), utilización de una fresa de corte frontal y finalmente el empleo de PRGF-Endoret para mantener humectado el nervio en el interior de su canal en todo momento. El PRGF-Endoret presenta efectos neuroprotectores, neurogénicos y neuroinflamatorios, por lo que se puede considerar un excelente tratamiento a la hora de evitar efectos secundarios de índole nerviosa en este tipo de técnicas^32-35.



Los implantes cortos y extra-cortos insertados en la atrofia vertical de la pre-maxila con la elevación de fosa nasal es una técnica novedosa, que permite el tratamiento de esta área incluso en casos con un reborde óseo residual de menos de 10 mm (volumen óseo sobre el que se basan hasta ahora las publicaciones con elevación de fosa nasal)^36-37. El uso de los implantes cortos y extra-cortos de este modo son una alternativa a los procedimientos más invasivos con morbilidad para el paciente, siendo una opción reseñable para aquellos pacientes que por su edad o preferencia personal soliciten técnicas con menor impacto sobre su salud.



CONCLUSIONES

Los implantes extra-cortos son una opción versátil para el abordaje de las atrofias óseas verticales, en diferentes zonas y de diferentes causas, como el caso que hemos descrito donde se combina una elevación de fosa nasal con la inserción de implantes fijados encima del canal dentario. Con ellos el abordaje se vuelve menos invasivo y se simplifican las técnicas quirúrgicas incluso en los casos más complejos.
